随着半导体行业向高性能、微型化方向加速演进，芯片封装技术面临前所未有的精度与可靠性挑战。尤其在人工智能、5G通信、物联网等领域，芯片焊点密度和互联精度需求持续攀升。以下将通过芯片植球行业背景、核心需求、及技术突破等角度，解析激光微植球技术的应用。

一、芯片植球行业背景

芯片植球行业主要涉及半导体制造中的高密度表面安装封装技术，包括晶圆植球机和BGA（球栅阵列）植球工艺。这一行业具有以下背景和发展特点：

1、技术与应用

晶圆植球机用于在晶圆上精确放置芯片，其产品类型包括锡膏+锡球和助焊膏+锡球，广泛应用于主板南桥芯片和北桥芯片领域。BGA植球工艺是芯片制造的关键步骤，直接影响芯片性能、可靠性和寿命，广泛应用于计算机、通信、消费电子等领域。

2、市场现状与趋势

全球晶圆植球机市场在2017-2023年间经历了产能、产量和市场占有率的波动，但整体呈增长趋势，尤其是在美国、欧洲和日本等地区。未来几年，随着电子产品小型化和高性能化的需求增加，植球机的精度和效率将成为行业关注的重点。

此外，激光植球技术因其低热、高速和无焊料优势，逐渐成为大规模、高精度植球的首选。以晶圆级封装（WLP）为例，其要求焊球直径从传统数百微米缩减至百微米以下，同时需满足多层堆叠、窄节距互联等复杂工艺需求。然而，传统电镀、印刷锡膏等工艺因光刻掩膜依赖、热影响大、良率不稳定等问题，难以满足高精度芯片封装的要求。

二、芯片微球植球的核心需求

超微尺寸与高一致性：先进封装要求锡球直径向0.07mm（70μm）甚至更小突破，且需保证尺寸偏差≤10%、表面圆润无飞溅。无热损伤与环保性：芯片对热敏感，焊接过程需避免热变形或裂纹；同时，无助焊剂、无化学残留的工艺成为行业刚需。高效率与高良率：以每秒3颗以上的植球速度实现±5μm以内的定位精度，良率需稳定在99.5%以上，以满足大规模量产需求。材料兼容性与柔性生产：需支持纯铜、锡银铜、金锡合金等多种材料，并适配8-12英寸晶圆、BGA、CSP等多样化封装场景。

三、紫宸激光全自动焊锡机的技术突破

紫宸激光基于自主研发的高精度激光植球技术，推出新一代全自动激光焊锡机，以三大创新方案攻克行业痛点：

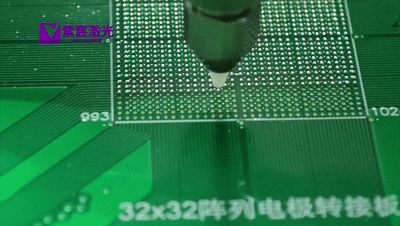

1. 0.07mm微球精准焊接

通过激光能量密度与扫描路径的精密控制，紫宸设备可实现最小70μm锡球的稳定焊接，球径高度差控制在±10%以内。其核心在于：

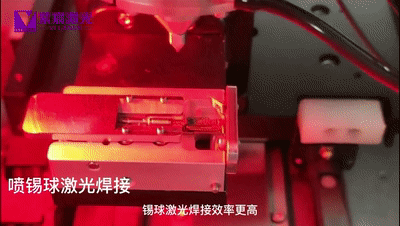

非接触式激光喷射：激光瞬间熔化锡球后，通过惰性气体压力精准喷射至焊盘，避免直接热作用损伤芯片。

单锡珠分球系统：特制分球机构有序转移锡球，确保每颗球独立受控，杜绝粘连或偏移。

2. 全流程自动化与智能化

双工位交互系统：上料、焊接、下料同步进行，配合CCD视觉定位实时补偿偏差，效率高达7200点/小时。

自适应工艺参数：激光功率、脉冲时长、喷射压力等参数可动态调整，兼容60μm-2000μm锡球及多种基板尺寸。

3. 零污染与高可靠性

无助焊剂工艺：锡球内预置合金成分，焊接过程无需额外化学剂，杜绝松香残留与短路风险。

实时监测与闭环控制：内置AOI视觉检测，实时反馈焊点质量，自动剔除不良品，良率稳定在99.5%以上。

四、赋能行业：从实验室到量产的全场景覆盖

高密度封装：BGA芯片、晶圆通讯器件、CSP植球等，支持0.07mm焊球在8英寸晶圆上的全自动植球。军工与航天：满足微焊点抗冲击、耐高低温的严苛要求，适配金锡合金等特殊材料。5G光电器件：激光植球的无飞溅特性保障光模块互联稳定性，助力智能通信设备量产。

结语：引领精密焊接新纪元

紫宸激光全自动焊锡机以0.07mm微球焊接为支点，通过“精度×效率×可靠性”的三维突破，为芯片封装提供了国产高端装备的标杆方案。未来，随着无喷嘴工艺、智能孪生控制等技术的持续迭代，紫宸将助力全球半导体产业迈向更高维度的“微连接”时代。
